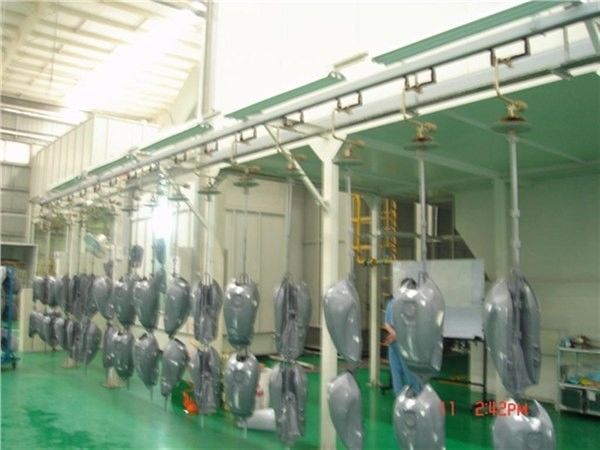

Đèn điện Phun bột Coatng dây chuyền sản xuất với bụi tay và 3 Pha

dòng phun bột

1. kích thước kết hợp mặt dây Runtime lớn nhất: (L) 700 x (W) 250 x (H) 950 mm; 6 chụp đèn / treo

2. Chế độ phun: sử dụng bụi.

3. Năng suất: khoảng 40.000 / tháng / 26 ngày / 208 giờ;

Đèn điện Powder Coaitng dây chuyền sản xuất với bụi tay

Dây chuyền sản xuất bao gồm tiền xử lý, thiết bị sơn bột tĩnh điện, phun bột, thiết bị bảo dưỡng bột, băng tải trên không và các hệ thống điều khiển điện.

Thứ nhất, thiết kế cơ sở
Runtime kích thước kết hợp mặt dây chuyền lớn nhất: (L) 700 x (W) 250 x (H) 950 mm; 6 chụp đèn / treo
Phun chế độ: sử dụng bụi.
Thông số xây dựng nhà máy: xem hình.
Nguồn nhiệt: nhiệt điện,
Dây xích: UH-5075-S-type, điểm duy nhất của treo trọng lượng 30 kg.
Năng suất: khoảng 40.000 / tháng / 26 ngày / 208 giờ;
Nguồn: 60HZ, ba pha bốn dây 220V;
Nguồn khí: ba lọc khí nén

Quá trình:

Chuỗi Đình chỉ:

Việc sử dụng một đơn điểm nâng 30 kg trên cao băng tải băng tải phôi Tốc độ dây xích được điều chỉnh theo độ dày của vật liệu phôi.
nướng:
Sấy khô hầm chữa bột sưởi điện, lưu thông khí nóng chữa phôi.
Không khí lưu thông phương pháp sưởi nóng để đảm bảo lò, tính đồng nhất của nhiệt độ bề mặt, làm giảm sự chênh lệch nhiệt độ.
Đường hầm làm khô cơ cấu lắp ráp đường hầm sấy khô bên ngoài tấm 0,8 mm tấm lạnh, tấm bên trong của 0,8 mm mạ kẽm tấm.
Tích cực ống dẫn không khí áp lực truyền tải lưu thông không khí nóng, luồng không khí đi qua mỗi cửa hàng với bảng điều khiển gió để làm phân phối nhiệt độ đồng đều trong các đường hầm sấy khô.
Đi xe đạp quạt hoạt động và tiếng ồn thấp; quạt và dây chuyền thiết bị điều khiển nhiệt độ, để đảm bảo rằng quá nhiệt lò.

Tên thiết bị và thông số kỹ thuật

(A) hầm bột chữa khô:
Chữa khô đường hầm cho các loại U, cấu trúc toàn cầu, nướng, kết cấu lắp ráp cơ thể.
Tấm ốp tường: tấm δ0.8mm tấm lạnh bên ngoài trong hội đồng quản trị sử dụng thép tấm mạ kẽm chất lượng δ0.8mm.
Sấy khô lớp cách nhiệt đường hầm: chữa đường hầm sấy khô độ dày tấm ốp tường cách nhiệt 120 mm, bằng len đá chất lượng cao.
◆ thông số kỹ thuật đường hầm sấy:
Chữa Kích thước hầm sấy: (L) 9000 x (W) 1590 × (H) 4140 (mm)
Kích thước mặt cắt: (W) 1350 x (H) 1900mm (chứa gió với chiều cao) Số lượng: 1
Lò nướng nhiệt độ: nhiệt độ phòng ~ 200 ℃.
Hệ thống sưởi:
Buồng nhiệt cách điện: 100 000 kcal / h, Số lượng: 1
Không khí lưu thông nóng người hâm mộ: chuyên dụng # 6 tốc độ: 1440r / min, Power: 4KW, Số lượng: 1
Ống nhiệt điện: thép không gỉ, 3KW / root, 63KW
(B). Thiết bị phun sơn tĩnh điện:
Hệ thống rôm là thiết bị cốt lõi cho lớp phủ bột.
(1) kích thước phòng bột song: <L> 5000mm × <W> 1400mm × <H> 2000mm, 1 đơn vị
(2) Hệ thống phục hồi: 6 Cartridge tái chế (trên và dưới cơ thể, Whirlpool sản xuất), một bộ
(3) Hướng dẫn sử dụng máy phun: 2 bộ (đặt hàng riêng)
(4) các hệ thống vòng kín: 1 bộ (sinh cá voi)
Cấu trúc: các tấm thẳng đứng của phòng bột, mái nhà, sử dụng δ1.2mm sản xuất tấm lạnh. Chassis, vật liệu chân Q235, tổng thể phẳng, mịn, đẹp, tái chế làm sạch bột tiện lợi, có một thiết bị chiếu sáng, dễ quan sát hiệu ứng phun. Các phòng bột, các ốc có thể cả phá dỡ.
Nguyên tắc: rôm buồng là phun thuốc phòng thu phôi, phun bột và thu hồi bột đơn vị được bật, bụi nội thất gây ra một vùng áp suất âm, do đó một phần của bột không có thể được gửi lên bề mặt của phôi không EXO tiêu cực trong buồng bụi dưới áp lực vào các thiết bị phục hồi bột và tái chế.
Nguyên tắc phục hồi đơn vị: bột không được hấp thụ bởi các phôi, tái chế để giảm chi phí sản xuất. Cũng tránh lanh bột trong tình trạng ô nhiễm môi trường.
Hoàn thành thiết bị bột lọc phục hồi. Bột tái chế đủ điều kiện để thu thập bột thùng, và sau đó qua lưới lọc vào thùng bột mới cho bột hỗn hợp tái sử dụng.
Các hệ thống khép kín:
Các loại bột này hệ thống vòng kín đáp ứng các nhu cầu của các thiết bị sơn tái chế bột tái chế, thu hồi bột tự động cung cấp cho việc tái sử dụng các khẩu súng tự động. Cải thiện việc sử dụng bột thu hồi, giảm cường độ lao động. Giả nhập khẩu máy bơm bột Venturi thiết kế để làm cho hệ thống vòng khép kín để mịn không khí đi qua, bột không bị chặn, hiệu suất thu hồi.

(C) Đình chỉ băng tải:
Mô hình: UH-5075-S-type, single-point nâng trọng lượng: ≤ 30 kg
Chuỗi sân: 150 mm Công suất: 2.2kw
Tổng chiều dài: 60 mét;
Tốc độ dây xích: 0.7 m / phút (công suất nguồn gốc)
Máy đã tiêu thụ ít năng lượng, tiếng ồn thấp, vận hành trôi chảy, dễ vận hành, an toàn để sử dụng và lợi thế.
Chuỗi: chuỗi băng tải để hoàn thành việc chạy trong những chiếc máy bay ngang và dọc.
Lái xe và tensioner: sử dụng một ổ đĩa đơn, búa đơn tensioner
Dừng chuyển khẩn cấp: trên bảng tổng của ba công tắc dừng khẩn cấp được lắp đặt ở phần trên và dưới, điểm bụi.
Đường cong: tất cả các cong đường 16 xuất thép mangan.
Khe co giãn nhiệt độ: Khi quỹ đạo thông qua đường hầm nướng khô, một tập hợp các khe co giãn nhiệt độ. Duy trì khoảng cách thích hợp giữa phần theo dõi hai đường sắt được làm nóng để bù đắp cho sự biến dạng nhiệt.
VVVF: "Huifeng" chuyển đổi, 1 bộ
Thiết bị bôi trơn: một thiết bị bôi trơn để đảm bảo rằng bôi trơn chuỗi.
Spreader: khoảng 0,6 m / tháng

(D) kiểm soát điện:
Thành phần điện chính của các lựa chọn toàn bộ dây chuyền sản xuất về chất lượng sản phẩm có nhãn hiệu.
Thực hiện tự động phát hiện, hiển thị và kiểm soát nhiệt độ sấy đường hầm sấy, báo động quá nhiệt.
Dây chuyền sản xuất sơn thiết lập tổng số tủ điều khiển, kiểm soát của tất cả các thiết bị điện trong các dây chuyền sản xuất.
Kiểm soát sấy đường hầm nhiệt độ với thiết bị hiển thị kỹ thuật số điều khiển tự động, cộng với nhiệt độ nóng trong khi công việc điều khiển tự động chính xác.
Thiết kế điện thiết bị, lựa chọn, sản xuất và lắp đặt phải phù hợp với các tiêu chuẩn có liên quan.
Điều khiển điện bề mặt tủ gọn gàng, đẹp lòng về ngoại hình, bố trí bảng điều khiển là hợp lý, dễ quan sát và hoạt động.
Chọn quốc gia để thúc đẩy các gia đình mới của các thiết bị, hiệu suất đáng tin cậy, công nghệ tiên tiến.
Dây Cửa hình gọn gàng, hệ thống dây điện và hướng tới tiêu chuẩn hóa, dải bó, để đạt được mịn dọc và ngang. Nội các tay nắm cửa có khóa.
Chẳng hạn như dây Shui góc bên phải, có hình vòng cung góc uốn cong thành một công viên nhỏ.
Tốt và công ty tiếp xúc của dây trong thiết bị đầu cuối điện tương ứng. Mỗi dây điện trở cách điện lớn hơn 1 triệu ôm. Mỗi kết nối được biểu hiện bằng các dấu rắn.
Nhạc trưởng của các thiết bị đầu cuối điện, khối thiết bị đầu cuối tại được đánh dấu bằng một số đường rõ ràng, và dễ dàng để mặc phai.
Các nhãn hiệu của các thành phần khác nhau của nội các và số tuyến đường trở lại và sơ đồ điều khiển điện tương ứng chính xác để tạo điều kiện kiểm tra và bảo trì. Thiết bị điện phải có một nền tảng tốt, điện trở nối đất phù hợp với tiêu chuẩn quốc gia.

Năng lượng VI với:
Nguồn điện: 220V, 60Hz ba pha hệ thống bốn dây, lớn nhất công suất lắp đặt: 78KW
Nén các yêu cầu chất lượng không khí: hàm lượng dầu: ≤ 1ppm, các hạt bụi độ: ≤ 0.1μm
